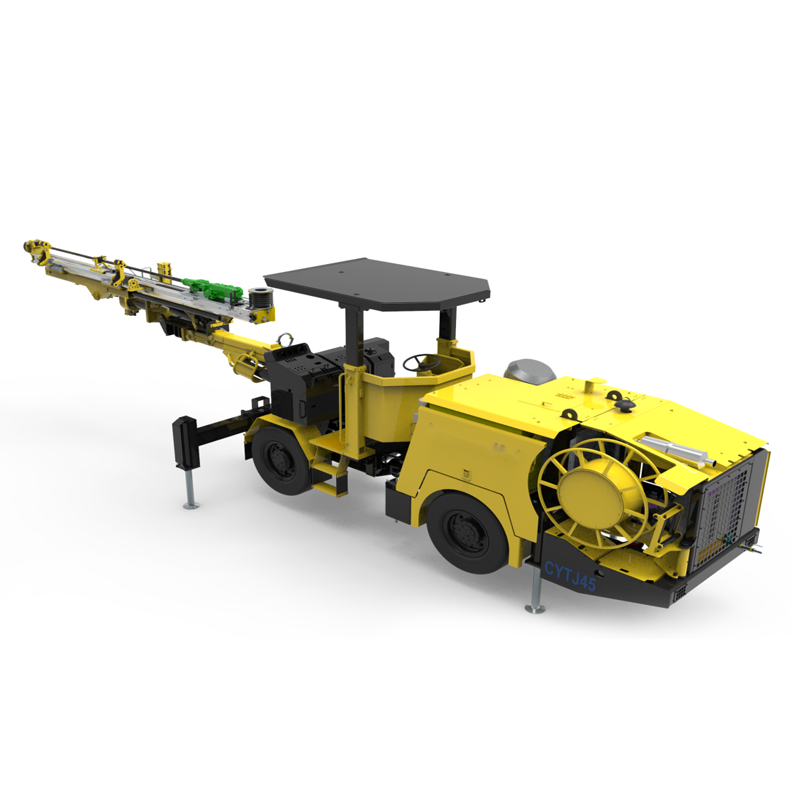

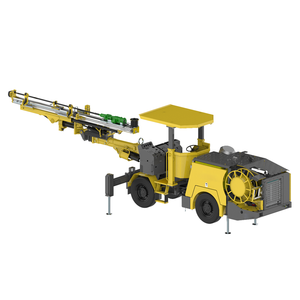

XUD135[CYTJ45(Y)] Горнодобывающие гидравлические туннелепроходческие буровые установки (увеличенная высота)

XUD135[CYTJ45(Y)] Горнодобывающие гидравлические туннелепроходческие буровые установки (увеличенная высота)

Количество:
штат:





Запрос цены Добавить в корзину

Описание Продукта

Параметры

Особенности

Конфигурация

1.Введение

XUD135[CYTJ45(Y)] в основном применяется для строительства различных подземных туннелей и водопропускных труб, таких как металлические шахты, гидроэлектростанции и т. д. Он также применяется для бурения взрывных скважин и скважин под анкерные болты для добычи узких жил и хвостохранилищ, небольших дорог и т. д. Оборудование использует гидравлическую систему бурения, усовершенствованную систему, быструю скорость бурения, высокую рабочую эффективность; машина компактна, гибка и удобна для работы в узком пространстве.

2.Введение в преимущество

Буровая установка

Импортная установка обладает такими характеристиками, как сверхпрочность на изгиб, высокая скорость бурения и низкая потеря бурового инструмента и т. д.

Подача

Легкая алюминиевая балка, высокая эффективность изгиба, кручения и усталостной прочности, длительный срок службы. Уникальная однослойная конструкция шланговой катушки с надежной конструкцией зажима трубы, хорошие характеристики натяжения шланга, эффективное увеличение срока службы шланга, снижение затрат на техническое обслуживание;

Стрела

Полностью параллельная буровая стрела, быстрое и точное позиционирование; Квадратная структура, высокая прочность, хорошие характеристики амортизации;

Сверлильная система

Она имеет функции защиты от заклинивания, противовоздушной обороны и автоматического обратного скольжения, что может эффективно повысить эффективность бурения и сократить потери бурового инструмента.

Гидравлическая система

Конструкция электрического управления со вспомогательным движением ноги, потолочной лампой, обтекаемым трубопроводом, подтверждено Ewei;

Электрическая система

Выберите электрические компоненты Schneider, Siemens и других известных международных брендов, высокая надежность, длительный срок службы; С защитой от замыкания на землю, защитой от последовательности фаз, защитой от перегрузки двигателя и сигнализацией о неисправности двигателя и другими функциями сигнализации защиты.

Кабина

Потолок кабины можно поднимать и опускать в соответствии с требованиями вождения и эксплуатации на различных дорогах;

Капот

Капот транспортного средства имеет конструкцию полного покрытия, обеспечивающую безопасную и надежную защиту для силовых, трансмиссионных, гидравлических и электрических систем.

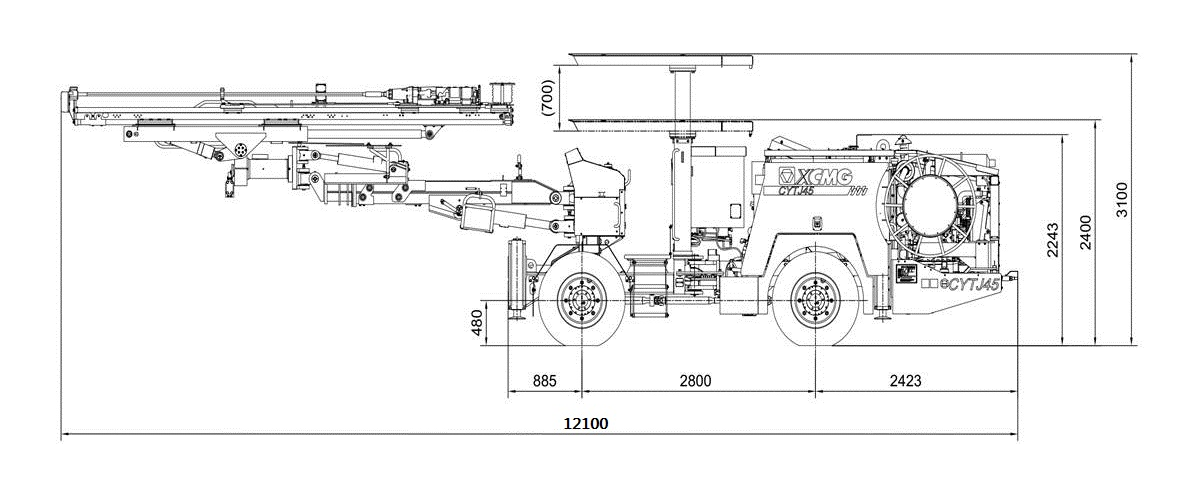

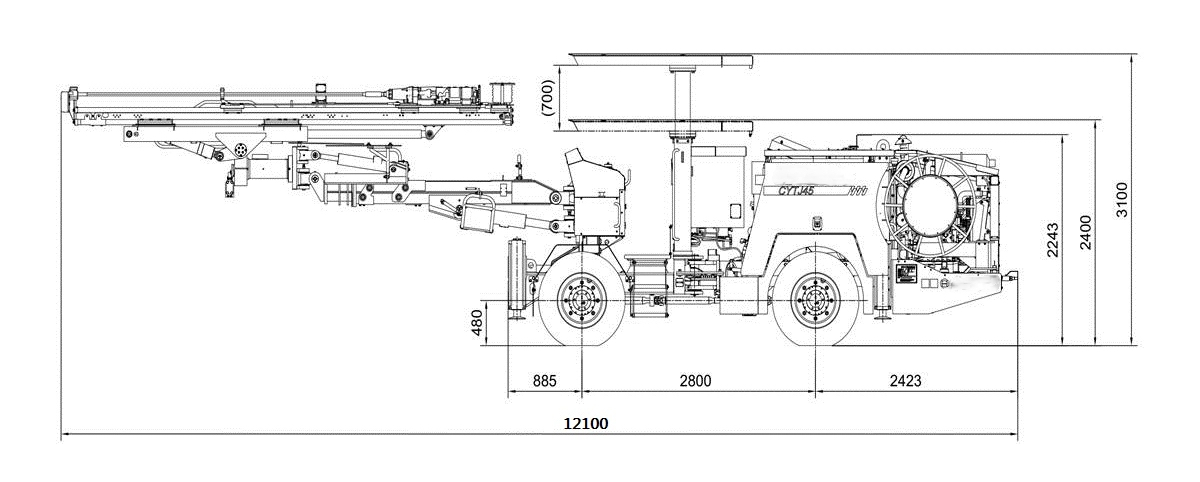

Габаритные размеры

5.1

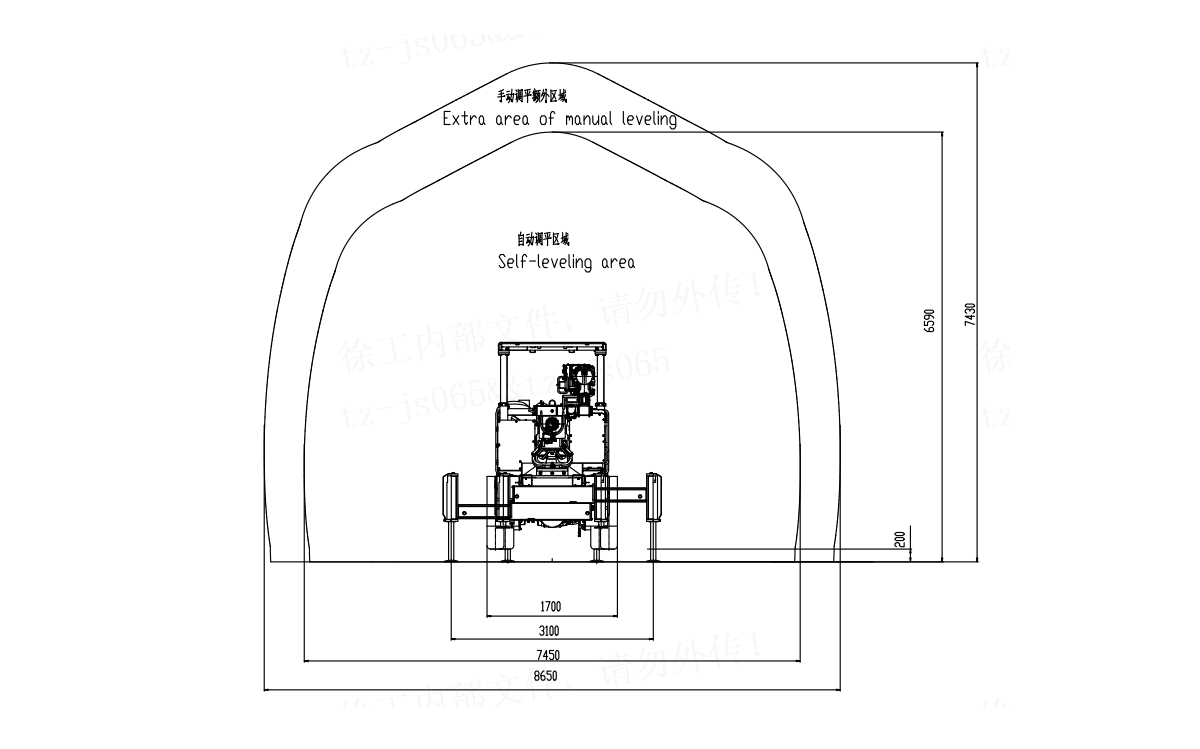

Зона покрытия

5.2

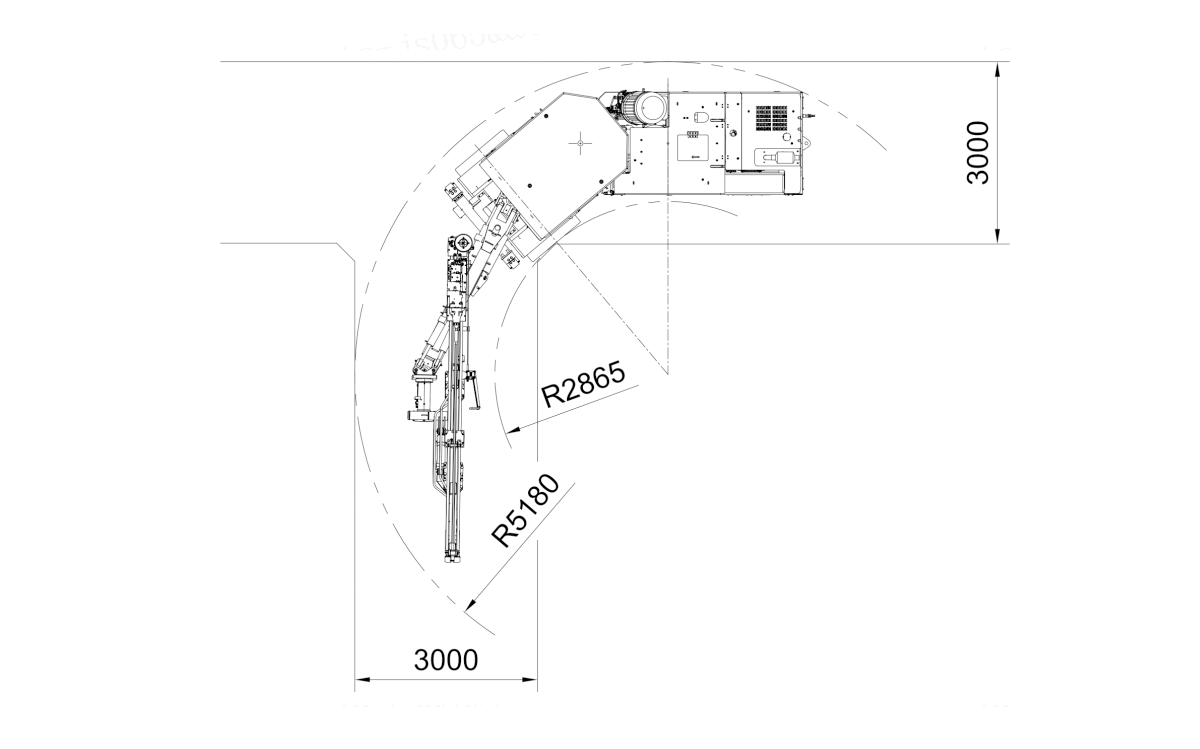

Поворотная проходимость

5.3

NO.	Описание			Данные
Ⅰ	Основные параметры
1	Масса (kg)			13400
2	Измерение (mm)			12100×2065×2420(3120)
3	Зона покрытия (ширина×высота，mm）			7450×6590（Самовыравнивающаяся область）/8650×7430（Дополнительная область ручного выравнивания）
4	Радиус поворота（mm）			≤5500
5	Максимальная зона покрытия（㎡）			Manual 50 (Auto 35)
6	Минимальная высота шахты（m）			3.5
Ⅱ	Подробная конфигурация
1	Скальный бур	Модель × Количество		HC109×1
		Марка		Montabert
		Гидравлическое давление (бар)		230
		Ударная сила（kW）		18.8
		Максимальное давление удара (бар)		120-135
		Максимальная частота ударов (Hz)		38-49
		Энергия на удар（J）		296-350
		Максимальное давление вращения (бар)		140
		Максимальный крутящий момент（N·m）		730
		Скорость вращения（r/min）		176
		Давление промывки（bar）		15-25
		Масса（kg）		142
2	Бум	Количество		1
		Режим управления		Прямое позиционирование переднего и заднего треугольника
		Зона покрытия（㎡）		35
		Удлинение стрелы（mm）		1250
		Макс. угол подъема（°）		+65°/-30°
		Макс. угол поворота（°）		±40°
		Расширение подачи（mm）		1600
		Параллельное удержание		полный
3	Feed	Количество		1
		Режим подачи		Гидравлический цилиндр + трос
		Общая длина（мм）		5986
		Сила подачи（кН）		15
		Длина сверла（мм）		4310
		Диаметр отверстия (мм)		45-89
		Глубина отверстия（мм）		4000
		Угол наклона подачи（°）		±180
		Макс. угол поворота（°）		-4~90
4	Перевозчик	Скорость движения (км/ч)		≤18
		Преодолеваемый уклон (°)		15
		Дорожный просвет (мм)		≥260
		Колесная база передних и задних колес (мм)		2800
		Ширина колеи передних/задних колес (мм)		1740/1440
		Тип передних/задних шин × количество		9-20×2/9-20×2
		Двигатель	Производители	YUCHAI
			Мощность (кВт)/Скорость (об/мин)	66/2200
			Стандарты выбросов	Turbo, China Ⅳ
		Полный привод		Да
		Система аварийной и парковочной помощи		Влажный двухконтурный усилитель экстренного торможения
		Шарнирное рулевое управление		Да
		Объем топливного бака (л)		60
5	Гидравлическая система	Режим управления		Управление многоходовым клапаном прямого действия
		Мощность двигателя (кВт) × количество		55×1
		Производители основного насоса		Данфосс
		Номинальное давление основного гидравлического насоса (бар)		140
		Рабочий объем главного гидравлического насоса (л/мин)		100
		Производители вспомогательного гидравлического насоса		Danfoss
		Номинальное давление вспомогательного гидравлического насоса (бар)		230
		Рабочий объем вспомогательного гидравлического насоса (л/мин)		60
		Объем гидравлического масляного бака (л)		240
		Фильтрация (мкм)		10
6	Воздушная система	Производители		Mattei
		Производительность (л/мин)/Давление воздуха (бар)		700/8
		Расход воздуха (л/мин)		300
		Подача масла (мл/мин)		0.5
7	Водная система	Производители		Nanfang Bengye
		Мощность (кВт)		3
		Производительность (м3/ч)		5
		Мин. давление воды на входе (бар)		2
		Номинальное давление (бар)		12.4
		Давление воды во время бурения (бар)		15-25
8	Электрическая система	Производители		Siemens/Schneider
		Главные двигатели (кВт)		55
		Общая установленная мощность (кВт)		63
		Напряжение (В)/Частота (Гц)		380/50
		Длина кабеля (м)		80
		Способ пуска		Звезда/треугольник
		Защита от утечки		Да
		Защита от перегрузки электродвигателей		Да
		Защита от короткого замыкания		Да

Надежность оборудования

1	Срок службы оборудования	Более 10 лет (кроме буровой установки)
2	Первый капитальный ремонт	2–3 года (может быть скорректировано в зависимости от использования и обслуживания оборудования)
3	Надежная работа	XUD135[CYTJ45(Y)] отличается превосходным качеством изготовления, подходит для высокоэффективной и длительной эксплуатации в тяжелых условиях, а также отличается высокой эксплуатационной надежностью.

Техническое обслуживание оборудования

1	Взаимозаменяемость и универсальность деталей	XUD135[CYTJ45(Y)] использует стандартизированные детали с высокой взаимозаменяемостью и универсальностью
2	Степень стандартизации деталей	XUD135[CYTJ45(Y)] использует стандартизированные детали с высокой степенью стандартизации
3	Сложность разборки деталей	XUD135[CYTJ45(Y)] использует модульную конструкцию; крышка спроектирована с несколькими отверстиями, а фильтрующий элемент двигателя выведен наружу, что удобно для обслуживания.

Безопасность, экология, комфорт

1	Безопасность	Мокрый аварийный тормоз, стояночный тормоз, для обеспечения безопасной и надежной работы на рампе; Защита от утечек, защита от перегрузки и защита от короткого замыкания обеспечивают безопасность персонала и оборудования.
2	Комфорт	Принята система прямого управления, проста в эксплуатации.
3	Стандарт выбросов выхлопных газов	Соответствует национальному стандарту выбросов IV, устройство очистки хвостового газа, соответствует высоким требованиям выбросов шахты.
4	Шум	≤125dB

Особенности и преимущества по сравнению с аналогичным оборудованием

XUD135[CYTJ45(Y)] использует гидравлическое прямое управление + вспомогательную электрическую систему управления, а его шасси приводится в движение четырьмя колесами шин. Оборудование использует импортный мощный скальный бур, полностью гидравлическую систему бурения с защитой от заклинивания, высокую эффективность бурения и оснащено телескопической параллельной удерживающей буровой стрелой с точным позиционированием. Подача изготовлена из легкого высокопрочного цементированного карбида, с высокой прочностью на изгиб и кручение, длительным сроком службы и линейным процессом бурения. Дополнительное расширенное отверстие для продувки воздухом и другие функции.

Конфигурация основного компонента

序号 NO.	Компонент	Страна	Бренд	количество
1	Двигатель	China	YuChai	1
2	Передняя ось	China	XCMG	1
3	Задняя ось	China	XCMG	1
4	Бур	France	Montabert	1
5	Электродвигатели	Germany	Siemens	1
6	Воздушный компрессор	China	Mattei	1
7	Водяной насос подкачки	China	Nanfang Bengye	1
8	Спиральный поворотный цилиндр	China	WeiHai Lionshare	1
9	Трансмиссия	China	XCMG	1
10	Гидротрансформатор	China	XCMG	1
11	Радиатор	China	FuNaiKe	1
12	Кабельный барабан	China	HINAR	1
13	Охладитель гидравлического масла	China	NanGuo	1
14	Ударный гидравлический насос	Danish	Danfoss	1
15	Позиционный гидравлический насос	Danish	Danfoss	1
16	Роторный гидравлический насос	USA	Permco	1
17	Двухступенчатый гидравлический насос	USA	Permco	1
18	Кабель	China	Zhongmei	80m

Примечание: продукция компании постоянно совершенствуется, данная форма представлена только для справки, преимущественную силу имеет фактический заводской автомобиль.
