Технические характеристики подземного грузовика XUT545

Количество:
штат:





Запрос цены Добавить в корзину

Описание Продукта

Параметры

Таблица выбора функций

Основная конфигурация

1.Введение в продукт

XUT545 — это высокопроизводительный 45-тонный сочлененный подземный карьерный самосвал для использования в колеях 4,5 x 4,5 м. Грузовик обладает инновационными функциями, которые позволяют легко справляться с суровыми условиями работы, обеспечивая высокую мощность, надежность и адаптивность, чтобы помочь вам максимально увеличить производительность.

2.Основные моменты Введение

Силовая передача

Применен дизельный двигатель Volvo, соответствующий китайскому стандарту выбросов на этапе Ⅲ. Выхлопная система использует конфигурацию DOC+DPF+глушитель, которая является энергосберегающей и экологически чистой. Система охлаждения двигателя использует поршневой насос переменного рабочего объема и гидравлический двигатель в качестве источника питания, а блок управления двигателем управляет рабочим объемом насоса переменного объема в соответствии с собственным сигналом, затем управляет скоростью двигателя и, наконец, реализует тепловой баланс двигателя. А автоматический тормоз двигателя является стандартным.

Трансмиссия

Гидротрансформатор с автоматической блокировкой, полностью автоматическая трансмиссия с электрической системой переключения передач может значительно улучшить эксплуатационные характеристики автомобиля. SAHR оснащен, упрощая гидравлическую цепь тормозов и повышая надежность и безопасность торможения. Оснащен вихретоковым замедлителем для более безопасных условий спуска.

Гидравлика

Конструкция с использованием чувствительной к нагрузке переменной системы. Независимая система охлаждения и независимый топливный бак для тормозов оси. А система рулевого управления использует комбинацию гидравлического рулевого механизма и клапана усиления потока.

Электронная система управления

Связь по шине CAN и встроенная электронная ручка являются стандартными. Многофункциональный дисплей, бортовая диагностика с указанием состояния машины может интеллектуально диагностировать и сигнализировать о неисправностях. И настраивать камеру вождения (включая камеру заднего вида, правую и переднюю камеры).

Кабина

Кабина FOPS/ROPS оснащена кондиционером с функцией охлаждения и обогрева, безопасным стеклом, регулируемым рулевым колесом, трехточечным ремнем безопасности, сиденьем с пневматической подвеской и т. д. В кабине нет открытых гидравлических и электрических трубопроводов, что обеспечивает безопасность и комфорт.

Крышка

В основном обеспечивают защиту и техническое обслуживание окон для горнодобывающих машин. Верхняя часть оснащена противоскользящими наклейками и дополнительными защитными ограждениями, которые безопасны, надежны и удобны для обслуживания.

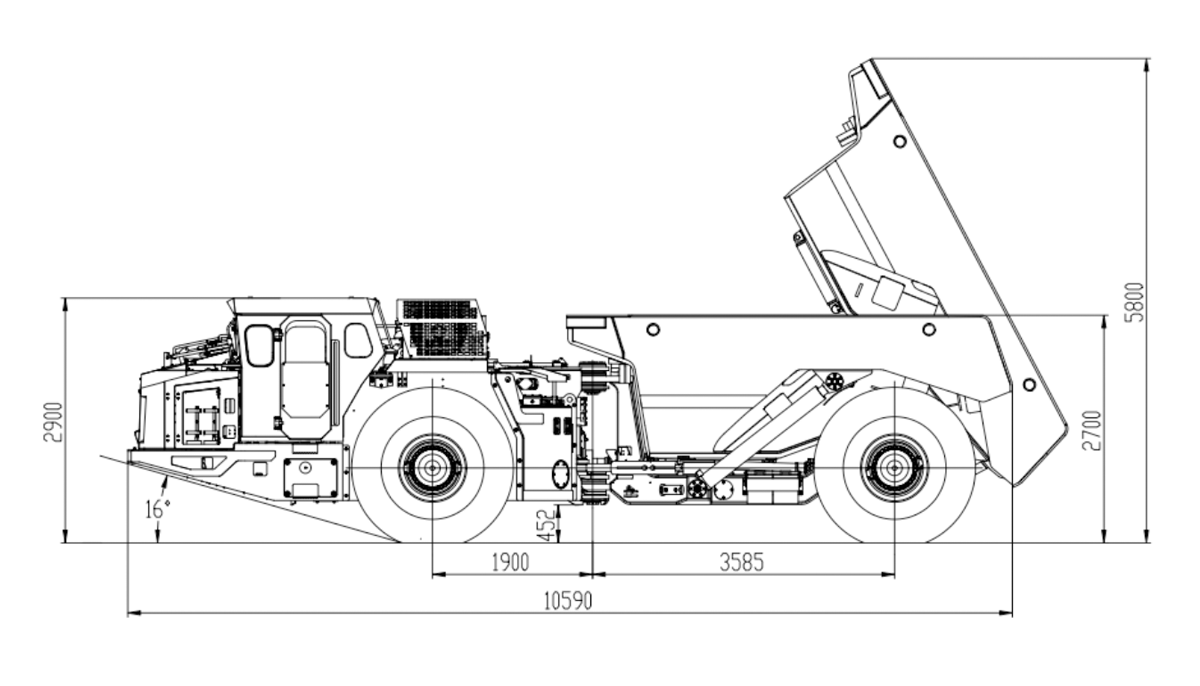

Измерение

4.1

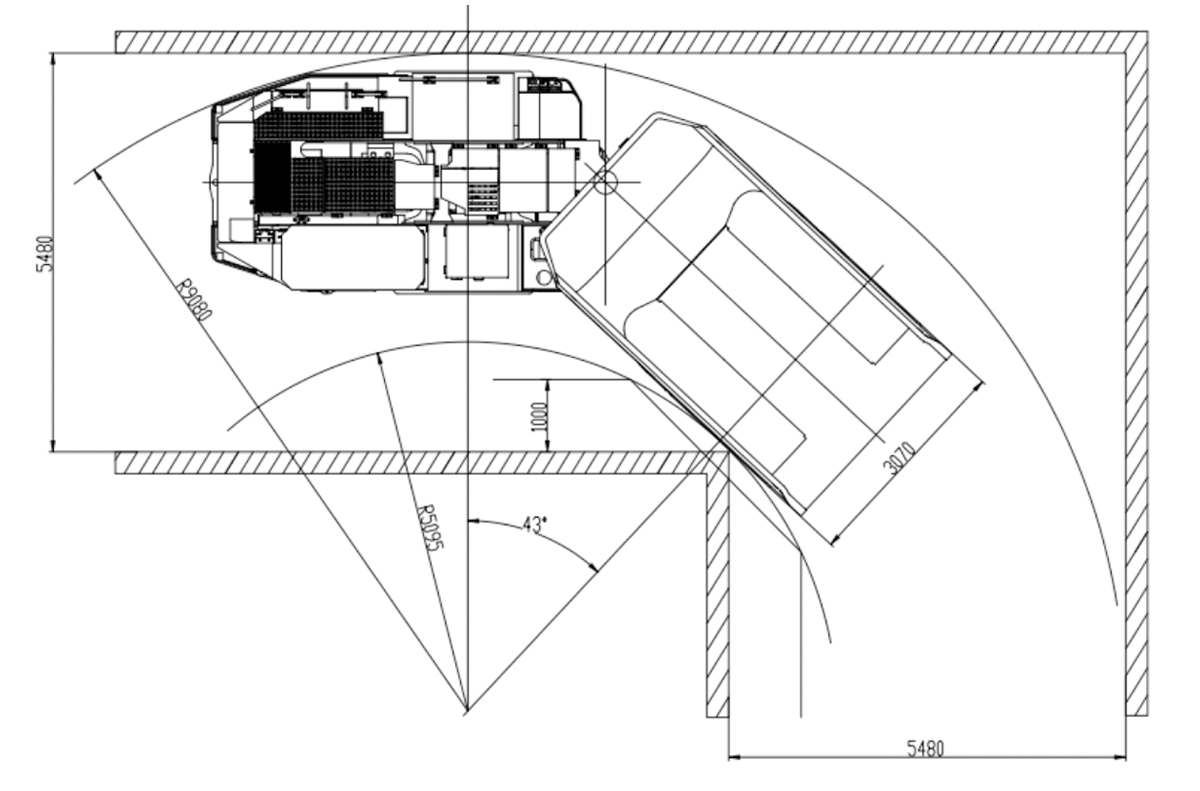

Проходимость поворота

NO.	Описание		Данные
I	Основные параметры
1	Общий эксплуатационный вес(kg)		37500
2	Размеры (без загрузки)(mm)		10590×3070×2900
3	Радиус поворота（mm）		5,095/9080
4	Максимальная грузоподъемность (SAE с шапкой)（t）		45
II	Подробная конфигурация
1	Силовая передача	Модель	Volvo TAD1643VE-B
		Номинальная мощность（kW）	450
		Емкость топливного бака（L）	750
2	Перевозчик	Максимальная скорость движения（km/h）	≤30.1
		Максимальная способность преодолевать подъемы（°）	≥14°
		Дорожный просвет（mm）	452
		Угол поворота передней оси（°）	±8°
		Угол поворота рулевого колеса（°）	±43°
		Угол подхода（°）	16°
3	Коробка	Стандартный объем коробки (SAE с горкой)（m³）	20
		Время разрядки（s）	14
		Высота выгрузки（mm）	5800
		Высота загрузки（mm）	2700
		Угол опрокидывания（°）	62°

Таблица выбора функций

（●= Стандарт；○= Вариант）：
Закрытая кабина	●	Блокировка рулевого управления рамы	●
Сигнализация неисправностей и интеллектуальное обнаружение	●	Блокировка подвижного рычага	●
Подвесное сиденье	●	Обнаружение давления масла	●
Кондиционирование воздуха в кабине	●	Обнаружение температуры масла и сигнализация	●
Порошковый огнетушитель	●	Обнаружение уровня масла и сигнализация	●
Автоматическая концентрированная система смазки	〇	Система наддува кабины	〇
Система дистанционного управления 100 м с видимым диапазоном	〇	Автоматическая система взвешивания	〇
Автоматическая система пожаротушения	〇	Система отопления	〇
Функция аварийного рулевого управления	〇	Система камер наблюдения	〇
Функция аварийного торможения	〇	EuroⅣ Engine VOLVO TAD883VE 235kW/2200rpm 1330Nm/1400rpm	〇
Емкость ковша：3.6m³、4.5m³	〇

Основная конфигурация

NO.	Компонент	Страна	Бренд	количество
1	Двигатель	Sweden	Volvo	1
2	Мосты	Germany	Kessler(Standard)	2
2	Мосты	China	XCMG(Option)	2
3	Преобразователь	Sweden	Dana(Standard)	1
3	Преобразователь	China	XCMG(Option)	1
4	Трансмиссия	Sweden	Dana(Standard)	1
4	Трансмиссия	China	XCMG(Option)	1
5	Поршневой насос переменного рабочего объема	America	Packer	2
5	Поршневой насос переменного рабочего объема	Danish	Danfoss	1
6	Главный клапан	America	Packer	1
7	Клапан педали тормоза	America	Mico	1
8	Гидравлические цилиндры	China	XCMG	4
