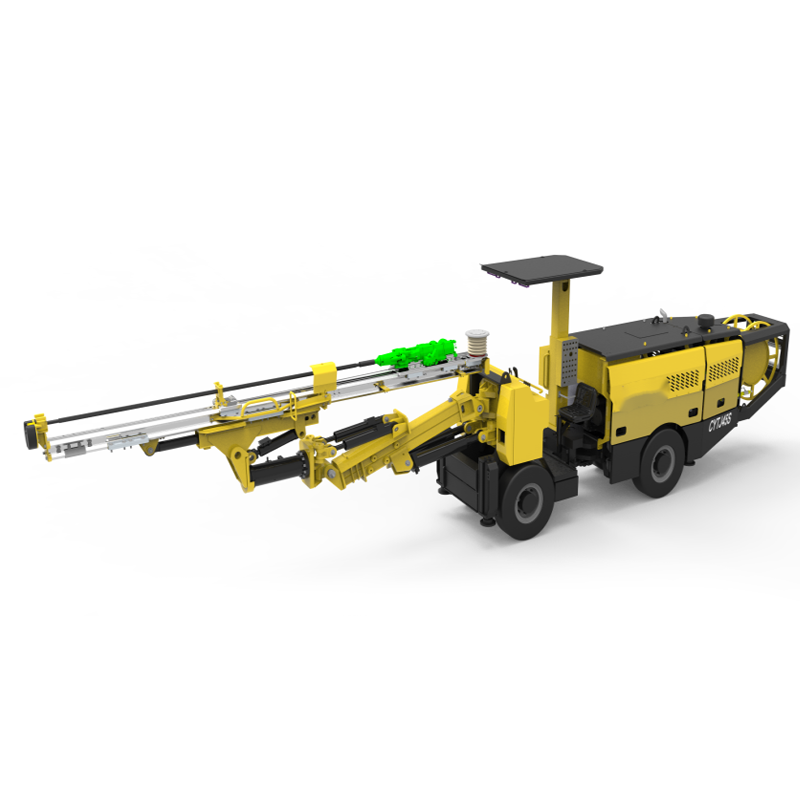

CYTJ45S Горнодобывающие гидравлические туннелепроходческие буровые установки

CYTJ45S Горнодобывающие гидравлические туннелепроходческие буровые установки

Количество:
штат:





Запрос цены Добавить в корзину

буровая установка туннелепроходческая машина гидравлическое оборудование Горнодобывающее оборудование горнодобывающее оборудование россии горнодобывающее оборудование в москве

Общее описание

Технические параметры

Преимущества оборудования

Разобрать программу

Настройка

Буровая установка CYTJ45S специализируется на строительстве различных подземных сооружений: туннелей, водопроводных труб, металлических шахт, атакже на проектах гидроэлектростанций. Также она эффективно используется для бурения взрывных скважин, скважин под анкерные болты при добыче узких жил, строительстве хвостохранилищ и небольших автомобильных дорог.

Установка оснащена усовершенствованной гидравлической системой бурения, обеспечивающей высокую скорость и рабочую эффективность. Компактный и маневренный дизайн позволяет эффективно работать в условиях ограниченного пространства (максимальная рабочая площадь — 24 м²).

Ключевые преимущества

Буровая установка

Импортная буровая установка отличается сверхвысокой прочностью на изгиб, высокой скоростью бурения и минимальными потерями бурового инструмента, что значительно снижает эксплуатационные издержки.

Подача бурового инструмента (кормилка)

Использование легкой алюминиевой балки обеспечивает высокие показатели прочности на изгиб, кручение и усталость, а также длительный срок службы. Уникальная однослойная компоновка шланговой катушки в сочетании с надежным трубным зажимом гарантирует отличные характеристики натяжения шланга, продлевает его срок службы и снижает затраты на техническое обслуживание.

Буровая стрела

Полностью параллельная буровая стрела обеспечивает быстрое и точное позиционирование. Квадратная конструкция стрелы гарантирует высокую прочность и отличные амортизационные свойства, стабильность работы в сложных грузных режимах.

Гидравлическая система

Трехнасосная гидравлическая система с четким разделением функций обладает высокой помехоустойчивостью и стабильным выходным потоком. При бурении используется прямая гидравлическая система управления с упрощенным трубопроводом, удобным для обслуживания. Система оснащена функциями защиты от заклинивания, противовоздушной защиты и автоматического обратного хода, которые эффективно повышают эффективность бурения и сокращают потери бурового инструмента.

Электрическая система

Комплектуется электрическими компонентами известных международных брендов (Schneider, Siemens), обеспечивающими высокую надежность и длительный срок службы. Оснащена комплексом защит: от замыкания на землю, защиты последовательности фаз, защиты от перегрузки двигателя и сигнализацией о неисправностях двигателя.

Силовая передача

Двигатель китайского производства соответствует стандарту Stage Ⅳ. Гидростатическая трансмиссия обеспечивает высокую способность преодолевания подъемов. Аварийный и стояночный тормоз SAHR гарантирует безопасность и надежность работы в любых условиях.

Кабина и капот

Потолок кабины регулируется по высоте в зависимости от требований вождения и условий эксплуатации на различных типах дорог, обеспечивая комфорт для оператора. Капот транспортного средства имеет полноценную защитную конструкцию, надежно защищающую силовые, трансмиссионные, гидравлические и электрические системы от механических повреждений и внешних воздействий.

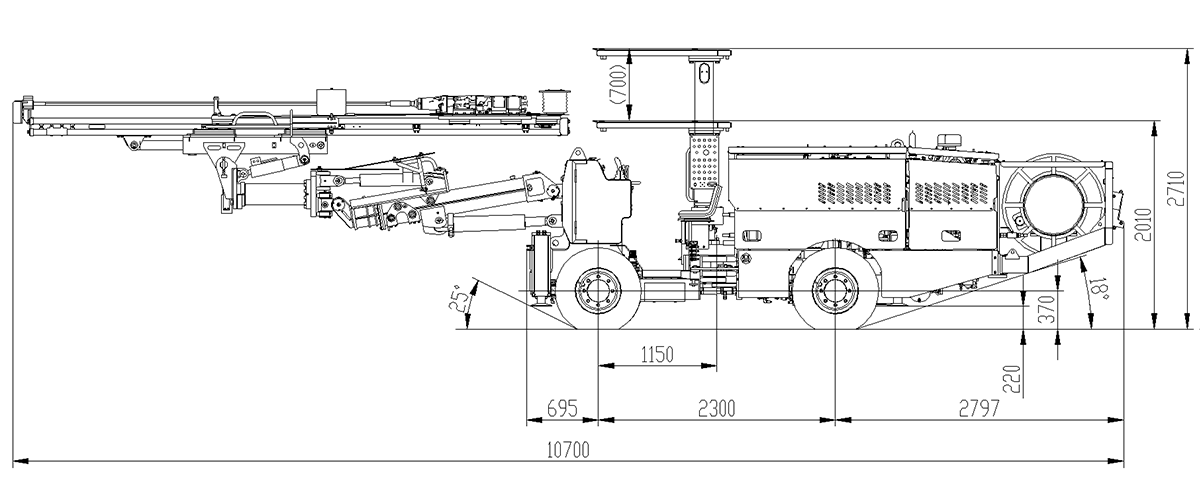

Габаритные размеры

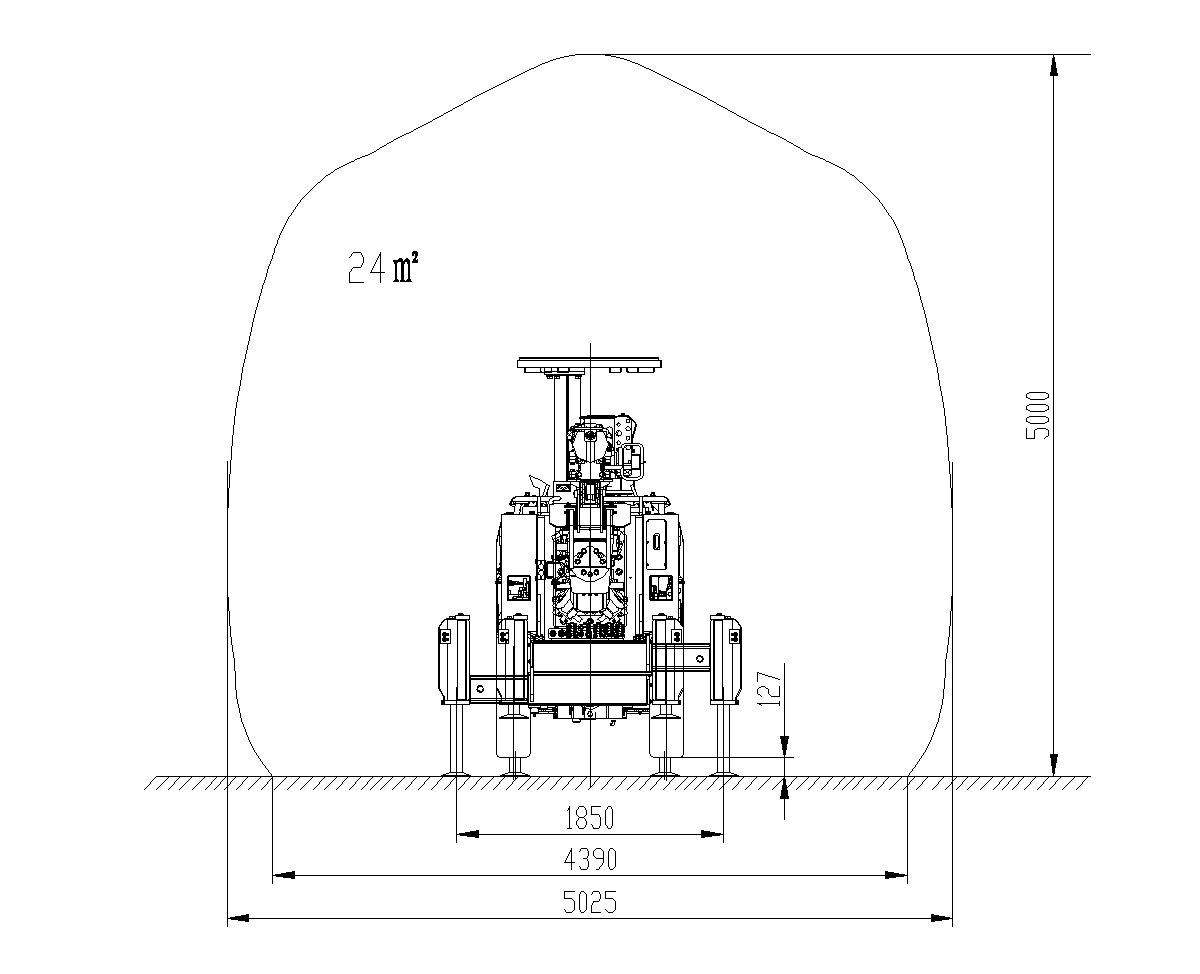

Зона покрытия

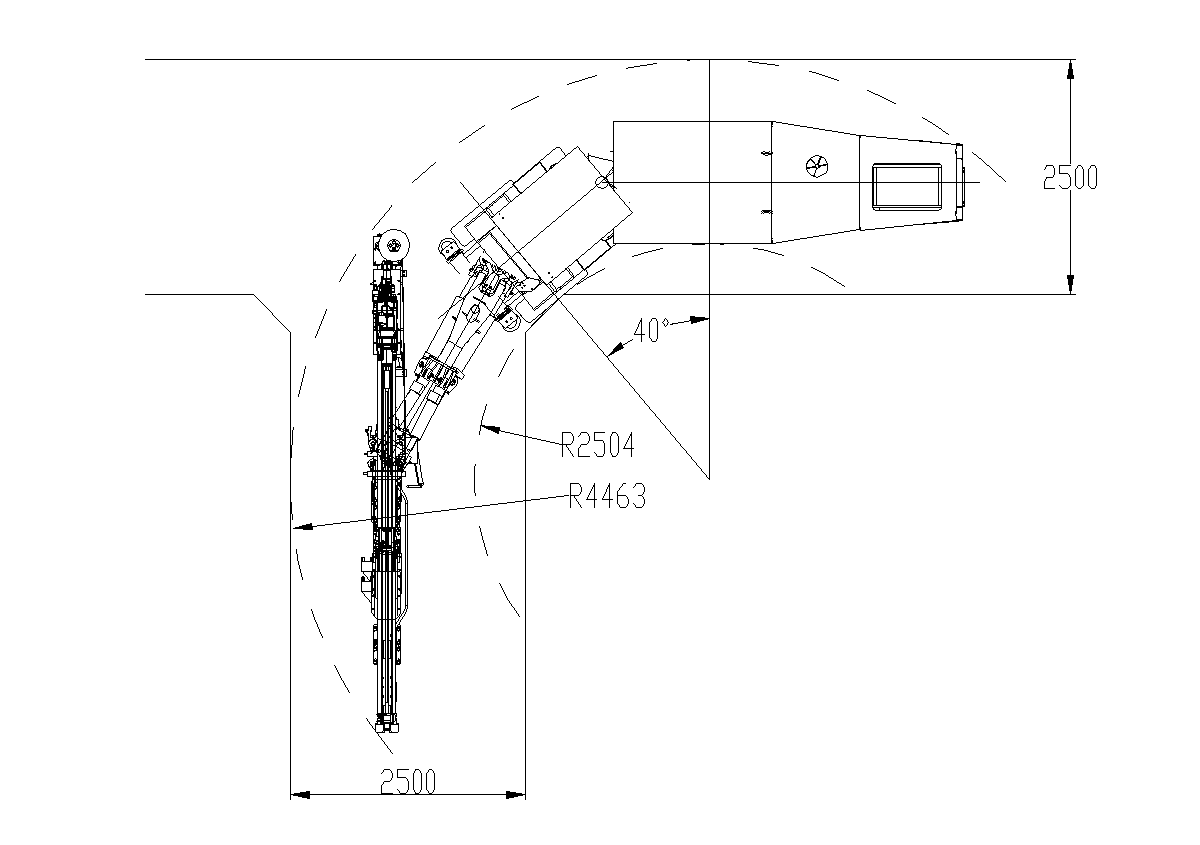

Поворотная проходимость

NO.	Описание			Данные
Ⅰ	Основные параметры
1	Масса (kg)			10000
2	Измерение (mm)			10700×1300×2710(2010)
3	Зона покрытия（ширина×высота，mm）			5025×5000
4	Радиус поворота（mm）			2504/4463
5	Максимальная зона покрытия（㎡）			24
Ⅱ	Подробная конфигурация
1	Скальный бур	Модель × Количество		HC109×1	YYG18U×1
		Бренд		Montabert	Epiroc
		Гидравлическое давление（bar）		230	230
		Ударная сила（kW）		18.8	18
		Максимальное давление удара（bar）		120-135	215
		Максимальная частота ударов (Hz)		38-49	57
		Энергия на удар（J）		296-350	300
		Максимальное давление вращения（bar）		140	140
		Максимальный крутящий момент（N·m）		730	1050
		Скорость вращения（r/min）		176	220
		Давление промывки（bar）		15-25	≤25
		Масса（kg）		142	180
2	Бум	Количество		1
		Режим управления		Прямое позиционирование переднего и заднего треугольника
		Зона покрытия（㎡）		24
		Удлинение стрелы（mm）		1500
		Макс. угол подъема（°）		+52/-43
		Макс. угол поворота（°）		±30
3	Кормить	Общая длина（mm）		4740/5400
		Сила подачи（kN）		15
		Длина буровой стали（mm）		3090/3700
		Глубина отверстия（mm）		2830/3440
		Переворачивание подачи（°）		±180
		Макс. угол поворота（°）		-3~90
4	Перевозчик	Преодолеваемый подъем （°）		20
		Двигатель	Производители	Yuchai
			Власть (kW)	55.8
			Нормы выбросов	Turbo, China Ⅳ
		Полный привод		Yes
		Скорость движения трамвая（km/h）		≤10
		Дорожный просвет （mm）		≥220
		Шарнирно-сочлененное рулевое управление		Yes
		Угол поворота рулевого колеса（°）		±40
		Колесная база передних и задних колес (mm)		2300
5	Гидравлическая система	Режим управления		Управление многоходовым клапаном прямого действия
		Мощность двигателя (KW) × количество		51.75×1
		Объем бака гидравлического масла（L）		220
		Фильтрация （μm）		10
6	Воздушная система	Давление воздуха（bar）		0.3（Rated）、0.8（Max.）
		Расход воздуха (L/min)		320/700(Optional)
		Поставки нефти（ml/min）		1.4~1.75
7	Водная система	Власть（kW）		3
		Емкость（L/min）		52（12bar）
		Мин. давление воды на входе（bar）		2
		Номинальное давление (bar)		12
8	Электрическая система	Производители		Сименс/Шнайдер
		Общая установленная мощность（kW）		60
		Напряжение (V)/ Частота（Hz）		380/50
		Длина кабеля （m）		80
		Метод запуска		Star/delta
		Защита от протечек		Yes
		Защита от перегрузки электродвигателей		Yes
		Защита от короткого замыкания		Yes

Надежность оборудования

Срок службы: превышает 15 лет.

Период первого капитального ремонта: 2–3 года (может корректироваться в зависимости от условий использования и обслуживания).

Качество изготовления: превосходное, обеспечивает эффективную и длительную эксплуатацию в тяжелых условиях, а также высокую эксплуатационную надежность.

Техническое обслуживание

Взаимозаменяемость деталей: используется стандартизированные детали с высокой взаимозаменяемостью и универсальностью.

Стандартизация деталей: высокая степень стандартизации, облегчает поиск и замену запчастей.

Удобство разборки и обслуживания: модульная конструкция, крышка с несколькими доступными отверстиями, фильтрующий элемент двигателя выведен наружу.

Безопасность, экология и комфорт

Безопасность: оснащена мокрым аварийным тормозом и пружинным стояночным тормозом (гидравлическое растормаживание) для работы на наклонных поверхностях; имеются системы защиты от утечек, перегрузки и короткого замыкания.

Комфорт эксплуатации: применяется система прямого управления, простая в освоении и использовании.

Экологичность: соответствует национальному стандарту выбросов IV, оснащена устройством очистки хвостовых газов, отвечает требованиям к выбросам в шахтных условиях.

Уровень шума: ≤100 дБ при работе.

Компоненты	Габаритные размеры/mm	Масса/kg
Подача+стрела	5530×640×1360	2250
Передняя и задняя рама	4630×1300×2070	7400
Передняя рама	1940×1300×2070	3400
Задняя рама	2960×1300×1880	4000
Хвостовая рама	1120×990×1170	680

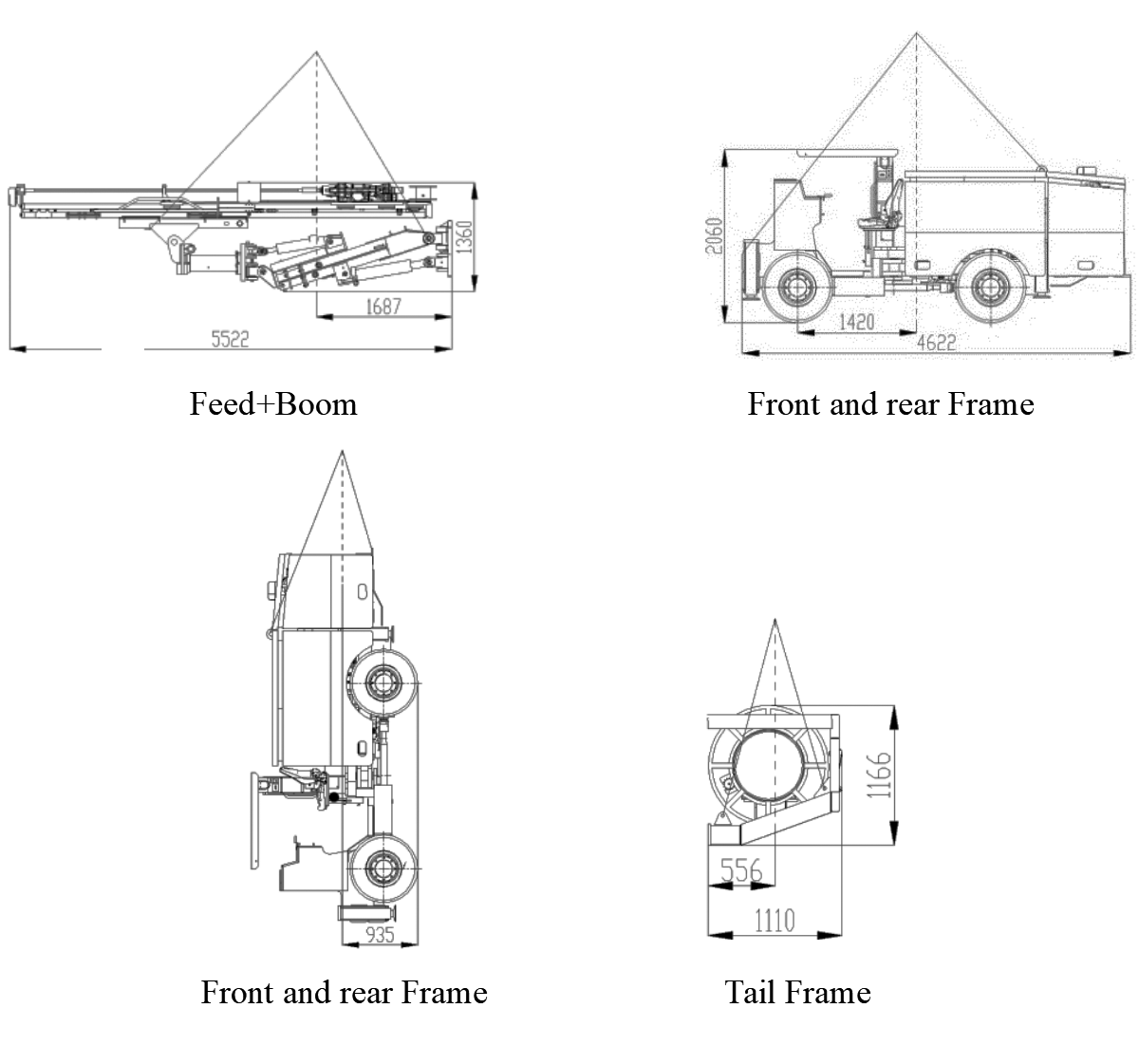

Разобрать программу Один:

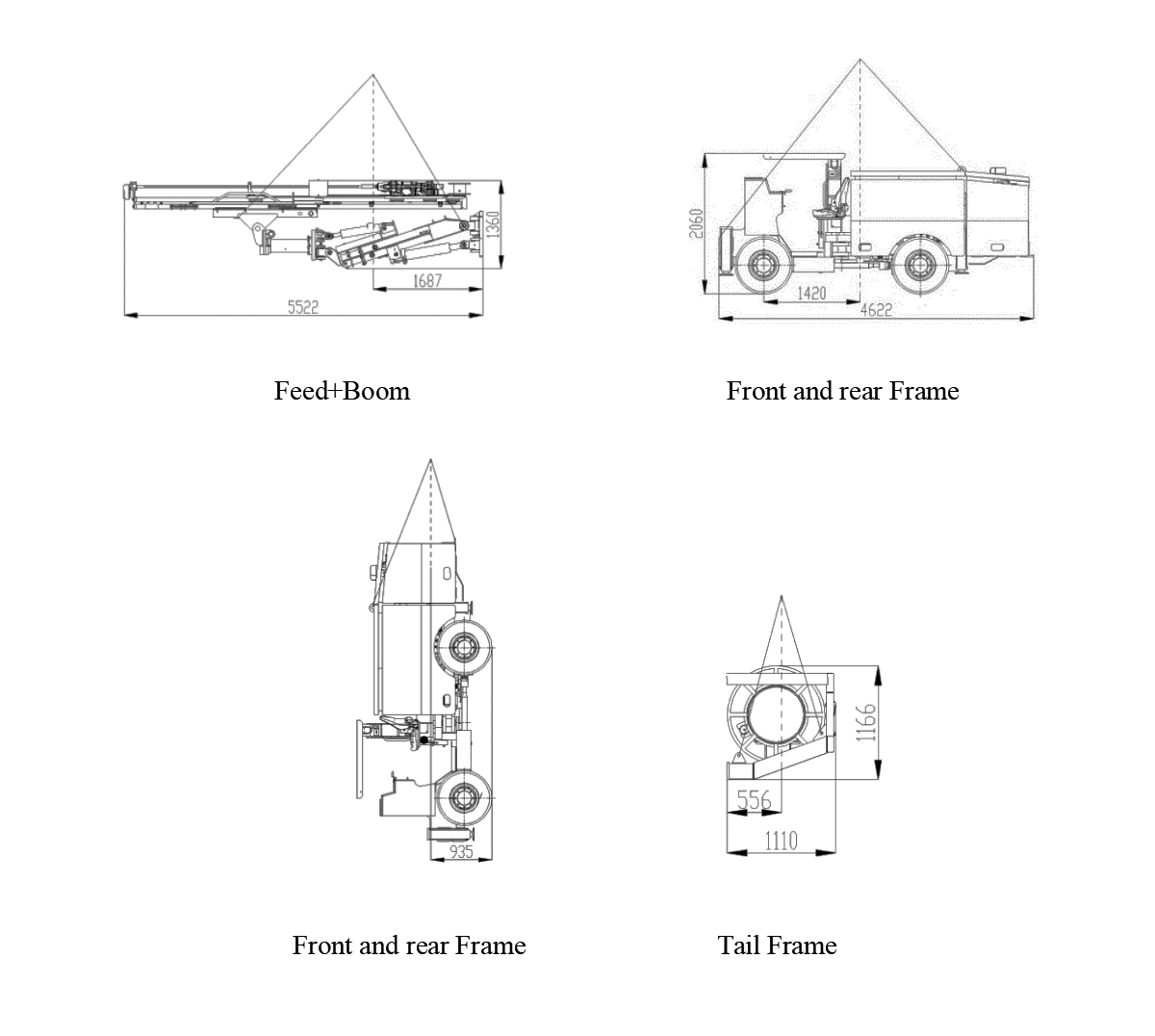

Разобрать программу Два:

NO.	Компонент	Страна	Бренд	количество
1	Двигатель	China	Yuchai	1
2	Передняя ось	China	XCMG	1
3	Задняя ось	China	XCMG	1
4	Скальный бур	France	Montabert	1
		Sweden	Epiroc(Optional)	1
5	Электродвигатели	Germany	Siemens	1
6	Гидравлический насос хода	Germany	Rexroth	1
7	Гидромотор хода	Germany	Rexroth	1
8	Воздушный компрессор	Italy	Mattei	1
9	Ударный гидравлический насос	Danish	Danfoss	1
10	Позиционирование гидравлического насоса	Danish	Danfoss	1
11	Роторный гидравлический насос	USA	Permco	1
12	Двухступенчатый гидравлический насос	USA	泊姆克 Permco	1
13	Кабель	China	Zhongmei	80m

Примечание: продукция компании постоянно совершенствуется, данная форма представлена только для справки, преимущественную силу имеет фактический заводской автомобиль.
